Металлический навес на первый взгляд кажется достаточно простой конструкцией: несколько опор, каркас, кровля — и готово. Но именно в таких сооружениях ошибки часто становятся заметны не сразу. Каркас может выглядеть массивным, сварные швы — аккуратными, а через несколько сезонов появляются прогибы, расшатываются соединения, возникают очаги коррозии или деформируется кровельное покрытие.
Надёжность металлического навеса определяется не одной характеристикой металла и не толщиной профильной трубы. Это результат совместной работы опор, стоек, балок, связей, соединений, основания и кровли.
Разберём, на что действительно стоит обращать внимание при проектировании и строительстве металлического навеса.
Какие нормативные документы применяются при проектировании навеса
Для расчёта металлических конструкций используют не один отдельный документ, посвящённый именно навесам, а комплекс строительных норм. В зависимости от конструкции и условий эксплуатации могут применяться:
- СП 20.13330.2016 «Нагрузки и воздействия» — для определения расчётных нагрузок, в том числе снеговых и ветровых;
- СП 16.13330.2017 «Стальные конструкции» — для расчёта и проектирования стальных элементов и соединений;
- СП 22.13330.2016 «Основания зданий и сооружений» — при рассмотрении работы основания и фундаментов;
- СП 28.13330.2017 «Защита строительных конструкций от коррозии» — для вопросов защиты металлических элементов от коррозионного воздействия;
- СП 17.13330.2017 «Кровли» — в части, относящейся к устройству кровельных конструкций и покрытий;
- ГОСТ 27751-2014 «Надёжность строительных конструкций и оснований. Основные положения» — как документ, устанавливающий общие принципы обеспечения надёжности строительных конструкций.
При этом нормативные документы следует использовать с учётом действующих изменений. Например, в СП 16.13330.2017 обновлялись ссылки на другие нормативные документы, а СП 28.13330.2017 также имеет несколько действующих изменений. Поэтому при расчёте конкретной конструкции важно обращаться именно к актуальной редакции документов.
Важно понимать и другое: нормативы не дают простой универсальной таблицы вроде «для навеса 6×4 м нужна труба такого-то размера». Расчёт зависит от пролётов, схемы каркаса, снегового и ветрового района, типа кровли, способов крепления и других факторов.

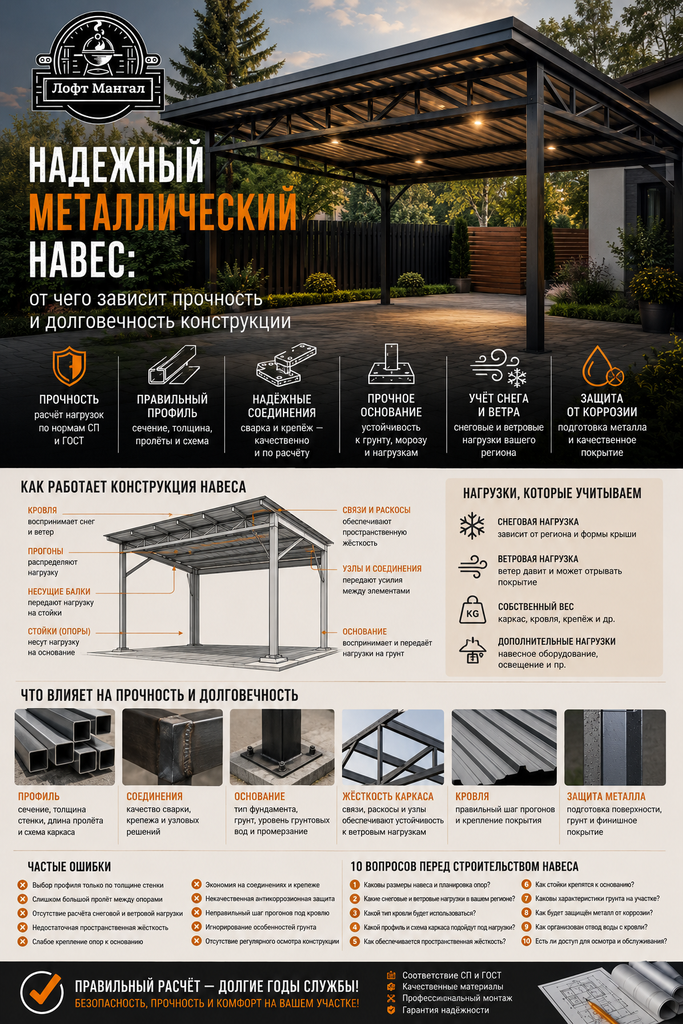

Из чего состоит металлический навес
Типичная конструкция включает несколько взаимосвязанных элементов:
- стойки или колонны;
- несущие балки и ригели;
- стропильные элементы или фермы;
- прогоны и элементы обрешётки;
- связи, обеспечивающие пространственную жёсткость;
- опорные и соединительные узлы;
- фундаменты или другие элементы крепления к основанию;
- кровельное покрытие.
Каждый элемент передаёт нагрузку дальше по конструкции. Кровля воспринимает воздействие снега и ветра, затем нагрузка передаётся на прогоны и стропильные элементы, далее — на балки, стойки и основание.
Если один из элементов рассчитан неправильно, запас прочности всей системы может оказаться недостаточным.
Прочность, жёсткость и устойчивость — не одно и то же
При разговоре о надёжности навеса часто используют только слово «прочность». Но с инженерной точки зрения необходимо учитывать как минимум три разных характеристики.
Прочность — способность элемента выдерживать действующие нагрузки без разрушения или недопустимого повреждения.
Жёсткость — способность конструкции ограничивать прогибы и перемещения. Конструкция может не разрушиться, но чрезмерный прогиб уже говорит о недостаточной жёсткости.
Устойчивость — способность элемента или всей системы сохранять заданную форму и положение под нагрузкой.
Поэтому просто увеличить толщину стенки профильной трубы недостаточно. Иногда проблема заключается не в прочности самого профиля, а в слишком большом пролёте, недостаточном количестве связей или слабом узле.
Какие нагрузки испытывает металлический навес
Конструкция работает не только под собственным весом.
Снеговая нагрузка
Для большинства регионов России снег — один из основных факторов, который необходимо учитывать при проектировании навеса. Значение нагрузки зависит от района строительства и особенностей кровли.
Особое внимание требуется конструкциям большой площади и навесам со сложной геометрией кровли. В отдельных случаях снег распределяется по поверхности неравномерно, поэтому нельзя ориентироваться только на среднее визуальное впечатление от количества снега.
Ветровая нагрузка
Для навеса ветер важен не только как горизонтальная нагрузка. В зависимости от геометрии и условий установки он может создавать значительные усилия на кровлю и крепления, в том числе воздействовать на конструкцию с отрывом кровельного покрытия.
Поэтому для лёгкого навеса вопрос крепления кровли и самого каркаса к основанию нельзя считать второстепенным.
Собственный вес
Вес металлокаркаса, кровельного материала, крепежа и других элементов также входит в расчётную схему. При этом увеличение массы конструкции само по себе не означает автоматического повышения её надёжности.
Почему нельзя выбирать профиль только по толщине металла
Распространённая ошибка — сравнивать профильные трубы исключительно по толщине стенки.
На работу элемента влияют его сечение, размеры, длина, способ опирания, расстояние между опорами и характер нагрузки.
Например, профиль с большей толщиной стенки, но с неудачным соотношением размеров и пролёта не обязательно будет работать лучше правильно подобранного профиля меньшей массы.
Поэтому вопрос должен звучать не так: «Какая труба самая толстая?», а так: «Какое сечение и какая схема обеспечивают необходимую прочность, жёсткость и устойчивость при заданных нагрузках?»
Пролёт между опорами имеет большое значение
Чем больше расстояние между опорами, тем серьёзнее требования к несущему элементу. При увеличении пролёта, при прочих равных условиях, возрастают изгибающие усилия и прогиб элемента.
Именно поэтому нельзя выбирать сечение профиля только по общей площади навеса. Два навеса одинакового размера могут иметь совершенно разную конструктивную схему: в одном опоры расположены часто, в другом между ними оставлен большой пролёт.
Конструктивная схема иногда позволяет добиться необходимой жёсткости не за счёт простого увеличения массы металла, а за счёт рационального расположения опор, балок, ферм и связей.
Опоры и основание: почему это так важно
Даже хорошо рассчитанный металлический каркас не будет надёжным, если его опоры закреплены ненадлежащим образом.
Основание должно воспринимать передаваемые конструкцией нагрузки и обеспечивать устойчивое положение опор. При выборе решения учитывают характеристики грунта, уровень грунтовых вод, глубину промерзания, нагрузки от сооружения и особенности конкретной строительной площадки.
Поэтому универсальной рекомендации вроде «для любого навеса достаточно фундамента определённой глубины» не существует.
Для небольших конструкций применяются разные варианты опирания и крепления. Выбор конкретного решения должен соответствовать конструктивной схеме и условиям участка.
Пространственная жёсткость каркаса
Отдельные балки и стойки сами по себе ещё не образуют надёжную пространственную систему.
Каркасу необходимы элементы, которые помогают воспринимать горизонтальные воздействия и препятствуют изменению геометрии конструкции. В зависимости от схемы это могут быть связи, раскосы, жёсткие узлы или другие конструктивные решения.
Особенно важно учитывать этот вопрос для высоких, длинных и открытых навесов, которые испытывают заметное воздействие ветра.
Если конструкция начинает «играть» при порывах ветра, проблема может заключаться не в недостаточной толщине металла, а именно в недостаточной пространственной жёсткости.
Кровля влияет на работу всего навеса
Кровельное покрытие — это не просто декоративная верхняя часть конструкции.
Его масса участвует в общей нагрузке, а геометрия кровли влияет на распределение снега и характер воздействия ветра. Кроме того, кровельный материал должен быть правильно закреплён к основанию.
Для каждого покрытия существуют свои требования к шагу опорных элементов, крепежу, нахлёстам и другим параметрам. Поэтому сначала определяют конструктивную схему, а затем подбирают кровельное решение, а не наоборот.
Соединения — слабое место, которое часто недооценивают
Даже качественный профиль не компенсирует слабый соединительный узел.
При сварном соединении имеют значение качество подготовки металла, выполнение шва и конструктивное решение узла. При болтовом соединении важны количество и расположение крепежа, передаваемые усилия и правильность монтажа.
Отдельное внимание необходимо уделять местам крепления стоек к основанию. Именно здесь нагрузки от всего каркаса передаются дальше.
На практике надёжность конструкции определяется не самым толстым элементом, а всей цепочкой передачи нагрузки — от кровли до основания.
Защита металлического каркаса от коррозии
Коррозия постепенно уменьшает рабочее сечение металла и со временем может повлиять на несущую способность конструкции.
Особенно уязвимы места, где задерживается вода, скапливается грязь или повреждено защитное покрытие.
При выборе защиты учитывают условия эксплуатации, влажность, наличие осадков, особенности конструкции и возможность обслуживания.
Для окрашиваемых конструкций важна не только сама краска. Необходимо правильно подготовить металлическую поверхность, удалить загрязнения и ржавчину, обеспечить совместимость грунтовочного и финишного покрытия.
Отдельное внимание стоит уделять сварным швам, торцам профиля, стыкам и участкам возле креплений.
Какие ошибки встречаются чаще всего
- выбор профиля только по толщине стенки;
- отсутствие расчёта снеговой и ветровой нагрузки;
- слишком большой пролёт без соответствующего усиления;
- недостаточная пространственная жёсткость;
- слабое крепление стоек к основанию;
- игнорирование особенностей грунта;
- экономия на соединительных узлах и крепеже;
- некачественная антикоррозионная защита;
- неправильный шаг прогонов под выбранный кровельный материал;
- отсутствие регулярного осмотра конструкции после нескольких сезонов эксплуатации.
Что проверить перед строительством металлического навеса
До начала работ полезно последовательно ответить на несколько вопросов:
- Какова длина и ширина навеса?
- Как расположены опоры и какие пролёты между ними?
- Какая кровля будет использоваться?
- Какие снеговые и ветровые воздействия характерны для места строительства?
- Как будет обеспечиваться пространственная жёсткость каркаса?
- Как стойки будут соединяться с основанием?
- Какие характеристики имеет грунт на участке?
- Как защищается металл от коррозии?
- Каким образом обеспечивается отвод воды с кровли?
- Есть ли доступ к узлам для последующего осмотра и обслуживания?
Если на эти вопросы есть понятные конструктивные ответы, риск случайных решений при строительстве значительно снижается.
Почему надёжный навес нельзя оценивать только по внешнему виду
Массивный внешний вид конструкции ещё не говорит о её расчётной надёжности. И наоборот, грамотно спроектированный каркас не обязан выглядеть чрезмерно тяжёлым.
Главное — чтобы все элементы соответствовали своей задаче и работали как единая система.
Именно поэтому при проектировании металлического навеса необходимо учитывать не только размеры профильных труб, но и нагрузки, пролёты, опирание, соединения, пространственную жёсткость, основание и защиту металла.
Итог
Надёжный металлический навес — это не набор толстых труб, а правильно рассчитанная конструктивная система.
Её безопасность и долговечность зависят от того, насколько согласованно работают каркас, соединения, опоры, основание и кровля.
Главный принцип здесь простой: сначала определяется нагрузка и конструктивная схема, затем подбираются сечения элементов и узлы. Не наоборот.
Для небольших типовых конструкций можно использовать проверенные конструктивные решения, но при больших пролётах, сложной геометрии, значительной высоте или повышенных нагрузках расчёт лучше выполнять специалисту по строительным конструкциям.
Такой подход позволяет не просто сделать навес внешне прочным, а обеспечить его нормальную работу в течение всего срока эксплуатации.
