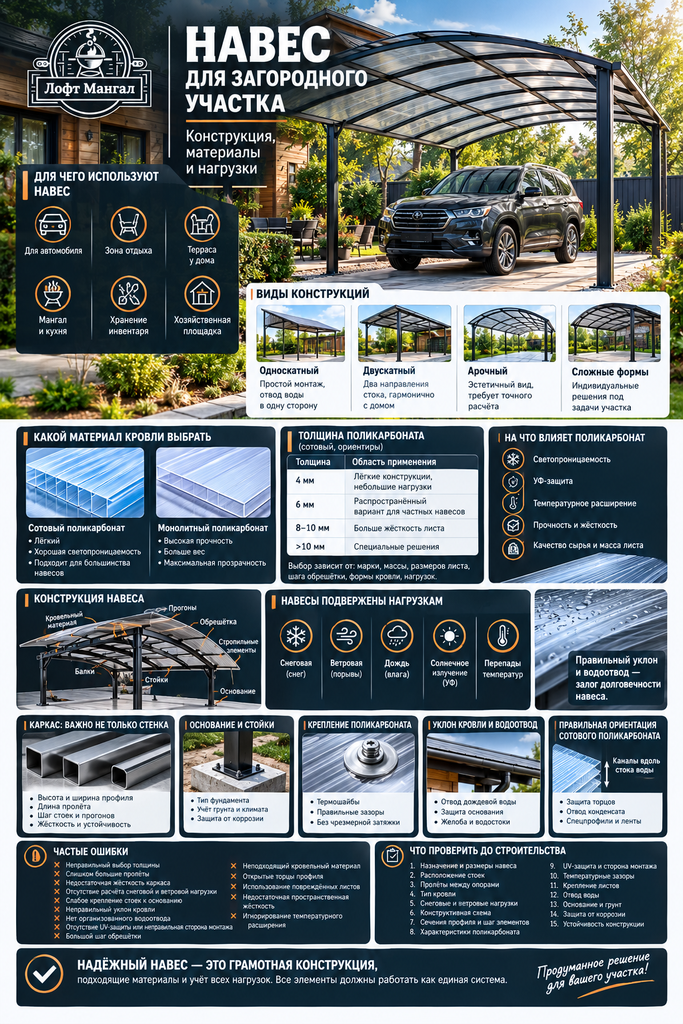

Навес на загородном участке решает сразу несколько практических задач. Он может защищать автомобиль от осадков, создавать затенённую зону отдыха, закрывать террасу или использоваться как крытая площадка для хозяйственных работ и хранения инвентаря.
Несмотря на сравнительно простую конструкцию, хороший навес нельзя сводить только к стойкам и кровле. На него воздействуют снег, ветер, дождь, солнечное излучение и перепады температуры. Поэтому при проектировании необходимо учитывать не только внешний вид будущего сооружения, но и его конструктивную схему, размеры пролётов, основание, материал каркаса и тип кровли.
Особенно важно это для регионов со снежной зимой и заметными сезонными перепадами температуры, где конструкция должна работать в разных условиях в течение всего года.
Для чего используют навес на участке
Назначение навеса определяет его размеры, конструктивную схему и требования к кровле.
Наиболее распространённые варианты:
- навес для автомобиля;
- крытая терраса возле дома;
- зона отдыха в саду;
- площадка возле летней кухни или мангальной зоны;
- место для хранения садового инвентаря;
- защищённая хозяйственная площадка.
Например, для автомобильного навеса особенно важны размеры проезда, высота конструкции и расположение стоек. Для зоны отдыха большее значение могут иметь площадь тени, защита от дождя и возможность организовать боковое ограждение.
Поэтому начинать проектирование стоит не с выбора профиля или цвета кровли, а с определения назначения сооружения.

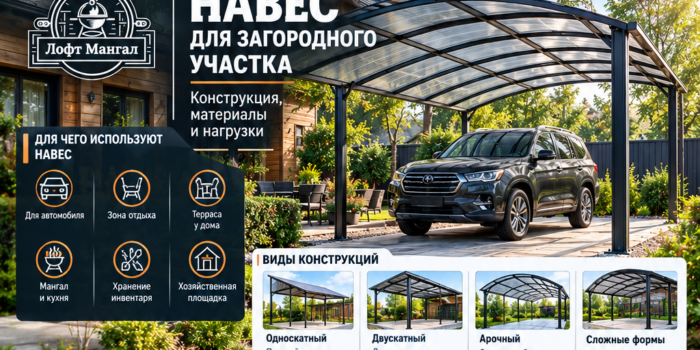

Какие бывают навесы по конструкции
По конструктивной схеме навесы могут быть односкатными, двускатными, арочными и более сложными по форме.
Односкатная конструкция отличается относительно простой схемой и удобна для отвода воды в одну сторону. Её часто используют рядом с существующим зданием или для отдельно стоящих сооружений.
Двускатная кровля позволяет организовать сток воды в двух направлениях и может хорошо сочетаться с архитектурой загородного дома.
Арочная конструкция имеет изогнутую кровлю. Она требует более тщательного расчёта каркаса и правильного выбора радиуса изгиба кровельного материала.
Сложность формы сама по себе не делает навес лучше или хуже. Главное, чтобы геометрия соответствовала назначению, нагрузкам и возможностям конструкции.
Из чего состоит навес
Независимо от внешнего вида большинство навесов включает несколько основных элементов:
- опорные стойки;
- продольные и поперечные балки;
- стропильные элементы или дуги;
- прогоны и обрешётку;
- кровельный материал;
- соединительные элементы;
- опорные узлы и основание.
Все детали работают совместно. Нагрузка от кровли передаётся на прогоны, балки и стойки, а затем через опорные узлы — на основание.
Поэтому нельзя оценивать надёжность навеса только по толщине металлических стоек. Слабым местом может оказаться соединение, слишком большой пролёт, недостаточная пространственная жёсткость или неправильно выполненное крепление к основанию.
Какие нормы учитывают при проектировании навеса
При проектировании металлического навеса необходимо учитывать действующие строительные нормы и расчётные нагрузки. Вопросы определения снеговых, ветровых и других воздействий рассматриваются в СП 20.13330.2016 «Нагрузки и воздействия».
Для проектирования стальных элементов применяется СП 16.13330.2017 «Стальные конструкции». В нём рассматриваются требования к расчёту и проектированию стальных конструкций.
При этом нормативные документы не дают универсальной таблицы вида «для любого навеса такого размера достаточно трубы определённого сечения». Расчёт зависит от пролётов, схемы опирания, нагрузок, характеристик материалов и конкретных условий строительства.
Поэтому готовые размеры элементов из примеров других навесов нельзя автоматически переносить на другую конструкцию.
Металлический каркас: почему важен не только размер профиля
Для каркасов навесов часто применяют профильные стальные трубы. Их преимущество заключается в сочетании жёсткости, прочности и относительно небольшого веса.
Однако выбирать профиль только по толщине стенки неправильно. Для расчёта имеют значение высота и ширина сечения, длина пролёта, расстояние между стойками, способ опирания и действующие нагрузки.
Например, профиль, который подходит для небольшого навеса с частыми опорами, не обязательно будет пригоден для конструкции с большим свободным пролётом.
Кроме прочности необходимо учитывать жёсткость. Элемент может не разрушиться под нагрузкой, но получить чрезмерный прогиб. Для высоких или длинных элементов также имеет значение устойчивость.
Поэтому металлический каркас рассматривают как пространственную систему, а не как набор отдельных труб.
Почему для навеса важна снеговая нагрузка
Для загородного строительства снег является одним из основных сезонных факторов, влияющих на кровлю и каркас.
При этом нельзя определять необходимую прочность конструкции только по тому, сколько снега обычно выпадает зимой. Расчётная нагрузка зависит от района строительства, формы и уклона кровли, геометрии конструкции и других условий.
На отдельных участках кровли могут возникать повышенные нагрузки из-за особенностей формы сооружения или перемещения снежных масс.
Поэтому особенно внимательно следует рассчитывать широкие навесы и конструкции с большими пролётами между опорами.
Ветровая нагрузка также имеет значение
Навес является открытой конструкцией, поэтому ветер воздействует на него иначе, чем на закрытое помещение.
Воздушный поток может создавать боковые и подъёмные усилия. Чем больше площадь кровли, тем важнее правильное крепление листов и пространственная жёсткость каркаса.
Особенно внимательно необходимо выполнять соединение стоек с основанием. Даже прочная кровля не обеспечит устойчивость конструкции, если слабым местом окажется опорный узел.
Для лёгких навесов ветровое воздействие нельзя считать второстепенным только из-за небольшой массы кровельного материала.
Как выбрать кровельный материал
Для навесов применяют различные кровельные материалы. На частных участках распространены поликарбонат, металлические листовые покрытия и некоторые другие решения.
Выбор зависит от назначения конструкции, её формы, требуемой светопроницаемости, массы кровли и особенностей каркаса.
Поликарбонат отличается небольшой массой и позволяет создавать светопрозрачные покрытия. При его использовании необходимо учитывать температурное расширение, правильное расположение листов, защиту от ультрафиолета, оформление торцов и шаг опор.
Металлическая кровля может иметь большую массу в зависимости от выбранного материала, поэтому при проектировании необходимо учитывать дополнительную постоянную нагрузку на каркас.
Универсального кровельного материала для всех навесов не существует. Выбор должен соответствовать конструктивной схеме и условиям эксплуатации.
Почему уклон кровли имеет значение
Кровля навеса должна обеспечивать нормальный отвод дождевой воды и не создавать условий для длительного накопления снега.
Уклон выбирают с учётом используемого покрытия, длины ската и конструктивной схемы.
Слишком маленький уклон может затруднять отвод воды. При этом чрезмерное увеличение уклона также не всегда оправдано: возрастает высота конструкции и может измениться характер воздействия ветра.
Поэтому уклон следует рассматривать как часть общей геометрии навеса, а не выбирать отдельно от остальных элементов.
Основание и крепление стоек
Даже хорошо рассчитанный металлический каркас не будет надёжным без правильно выполненных опор.
Выбор основания зависит от размеров и массы конструкции, схемы расположения стоек, типа грунта, уровня грунтовых вод и других условий участка.
Для отдельного навеса может применяться различное исполнение фундамента или другого основания. Универсального решения для всех участков не существует.
При проектировании необходимо учитывать и сезонные изменения грунта. В районах с морозным пучением неправильное устройство основания может привести к его перемещению, а вместе с ним — к деформации опор и всего каркаса.
Главная задача опорного узла — надёжно передавать нагрузки от каркаса на основание и обеспечивать устойчивость всей конструкции.
Защита металлического каркаса от коррозии
Стальной каркас постоянно находится под воздействием атмосферной влаги, поэтому защита от коррозии является частью общей долговечности конструкции.
На состояние металла влияют не только дождь и снег. Проблемными местами могут становиться сварные швы, участки резки, отверстия под крепёж, места повреждения покрытия и нижние части стоек.
Для защиты применяют подходящую систему подготовки поверхности и лакокрасочных покрытий либо другие предусмотренные технологии защиты металла.
Особое внимание необходимо уделять профильным трубам. Если в открытые торцы попадает вода, она может скапливаться внутри элемента. Поэтому конструктивное решение должно исключать постоянное попадание и задерживание влаги внутри профиля.
Защитное покрытие также не заменяет правильную конструкцию. Если вода постоянно задерживается в одном и том же месте, сначала необходимо устранить причину её накопления.
Как определить размеры автомобильного навеса
При проектировании навеса для автомобиля нельзя ориентироваться только на длину и ширину самой машины.
Необходимо предусмотреть место для открытия дверей, прохода вокруг автомобиля, доступа к багажнику и комфортного въезда и выезда.
Также следует учитывать расположение стоек. Опора, установленная слишком близко к двери или траектории движения, может существенно уменьшить удобство использования даже при достаточной общей площади кровли.
Если в будущем планируется смена автомобиля, желательно не проектировать конструкцию с минимальным запасом по габаритам.
Почему нельзя забывать о водоотводе
После дождя вода должна уходить от конструкции организованным способом. Если она постоянно стекает в одно место возле стоек или фундамента, со временем это может привести к переувлажнению грунта, загрязнению основания и ускоренному износу отдельных элементов.
Для больших навесов может потребоваться система желобов и водосточных труб. В небольших конструкциях иногда достаточно правильно организовать свес кровли и направление стока.
Решение зависит от площади кровли, её формы и расположения навеса на участке.
Деревянный или металлический навес
Древесина и металл имеют разные свойства, поэтому сравнивать их только по внешнему виду не совсем правильно.
Деревянный каркас хорошо сочетается с природным окружением, но древесина чувствительна к увлажнению и требует конструктивной и поверхностной защиты.
Металлический каркас позволяет создавать достаточно жёсткие конструкции и перекрывать значительные пролёты, однако сталь необходимо защищать от коррозии.
В обоих случаях долговечность зависит не только от самого материала, но и от качества проектирования, соединений, основания и обслуживания.
Навес рядом с мангальной зоной
Если навес располагается рядом с мангалом, грилем или печью, к конструкции предъявляются дополнительные требования.
Поликарбонат, дерево и другие материалы необходимо располагать с учётом требований пожарной безопасности и особенностей конкретного оборудования.
Не следует размещать горючие элементы непосредственно над источником открытого огня без предусмотренных проектом защитных решений. Также необходимо учитывать направление дыма и возможность нагрева расположенных рядом конструкций.
Навес и зона приготовления пищи должны рассматриваться как единое пространство с точки зрения безопасности, но не как одна и та же конструкция.
Пространственная жёсткость навеса
Одна из распространённых ошибок — рассчитывать только вертикальные нагрузки и практически не учитывать работу конструкции в горизонтальном направлении.
На каркас воздействуют ветер, неравномерные нагрузки и другие факторы. Поэтому в зависимости от схемы могут потребоваться дополнительные связи, раскосы или другие элементы, обеспечивающие пространственную жёсткость.
Особенно это важно для высоких навесов, больших пролётов и отдельно стоящих конструкций.
Какие ошибки встречаются чаще всего
- выбор сечения профиля только по внешнему виду;
- слишком большие пролёты между стойками;
- отсутствие расчёта снеговой нагрузки;
- недооценка ветрового воздействия;
- слабое крепление стоек к основанию;
- недостаточная пространственная жёсткость;
- неправильный выбор шага прогонов;
- отсутствие организованного водоотвода;
- неправильный уклон кровли;
- недостаточная защита металлических элементов от коррозии;
- открытые торцы профильных труб, через которые внутрь может попадать вода;
- использование неподходящего кровельного материала;
- игнорирование температурного расширения полимерных листов.
Что проверить до строительства навеса
До начала работ полезно последовательно проверить основные параметры будущей конструкции:
- Для чего будет использоваться навес?
- Какие размеры необходимы для комфортной эксплуатации?
- Где будут расположены стойки?
- Каковы пролёты между опорами?
- Какой тип кровли планируется использовать?
- Каковы снеговые и ветровые нагрузки для места строительства?
- Как будет обеспечиваться пространственная жёсткость?
- Как стойки будут закреплены на основании?
- Подходит ли выбранное основание для грунтовых условий участка?
- Как будет отводиться дождёвая вода?
- Как металлические элементы будут защищены от коррозии?
- Не создаёт ли выбранная конструкция дополнительных рисков рядом с мангалом, грилем или другим источником огня?
Нужен ли сложный проект для небольшого навеса
Не каждый небольшой навес требует одинакового объёма проектной документации. Но это не означает, что расчётная логика становится ненужной.
Чем больше размеры, пролёты и высота конструкции, тем больше значение имеют расчёт нагрузок, проверка сечений, устойчивости и опорных узлов.
Даже для относительно небольшого сооружения полезно заранее определить конструктивную схему и не выбирать основные элементы случайным образом.
Итог
Навес для загородного участка — это полноценная строительная конструкция, а не просто крыша над площадкой.
Его надёжность определяется сочетанием нескольких факторов: правильно выбранной конструктивной схемы, подходящего материала каркаса, рассчитанных пролётов, надёжных соединений, устойчивых опор, подходящей кровли и организованного отвода воды.
Главный принцип проектирования прост: все элементы навеса должны работать как единая система.
Нельзя отдельно выбрать металлический профиль, кровельный материал или фундамент и считать, что этого достаточно. Между всеми элементами существует взаимосвязь: изменение пролёта влияет на каркас, тип кровли — на нагрузку, расположение стоек — на основание, а форма навеса — на воздействие снега и ветра.
Именно комплексный подход позволяет получить конструкцию, которая рассчитана не только на хороший летний день, но и на полноценную круглогодичную эксплуатацию.
